Notre savoir-faire en géophysique

Bathymétrie

Mono faisceau

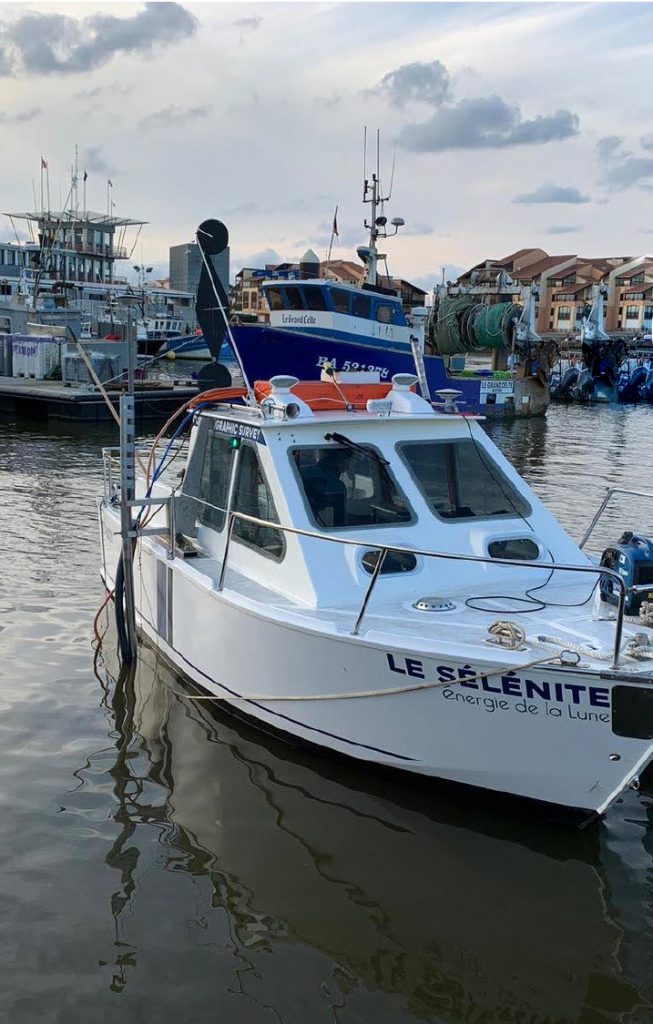

Pour les zones difficilement accessibles pour une vedette hydrographique, ou ne nécessitant pas une haute résolution, Energie de la Lune propose des acquisitions bathymétriques de type monofaisceau sur des embarcations légères. Les données peuvent ensuite être interpolées pour obtenir un modèle numérique de terrain et la visualisation d’une morphologie grossière.

Bathymétrie

Haute résolution

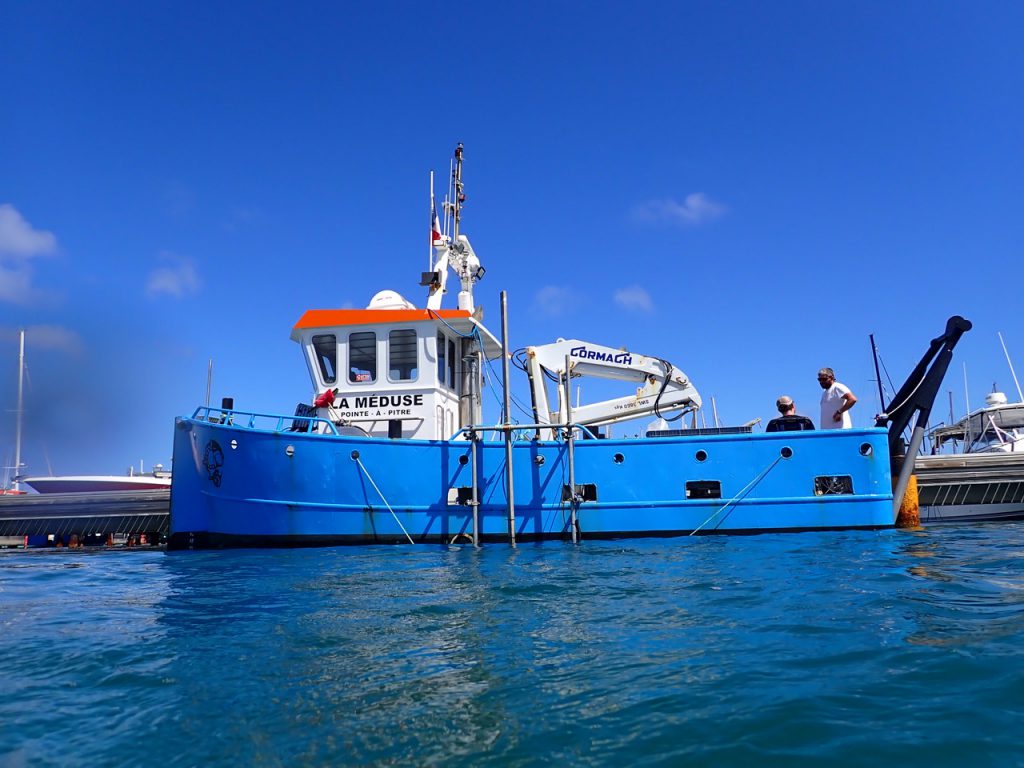

Énergie de la Lune réalise des campagnes bathymétriques au sondeur multifaisceaux pour l’acquisition de données haute résolution et un recouvrement total respectant l’ordre spécial de la norme S44 de l’OHI pour les levés hydrographiques.

Le positionnement centimétrique est assuré grâce à une licence Orphéon (France métropolitaine) et SecorX 60 (hors France métropolitaine).

Parc d’instrumentation :

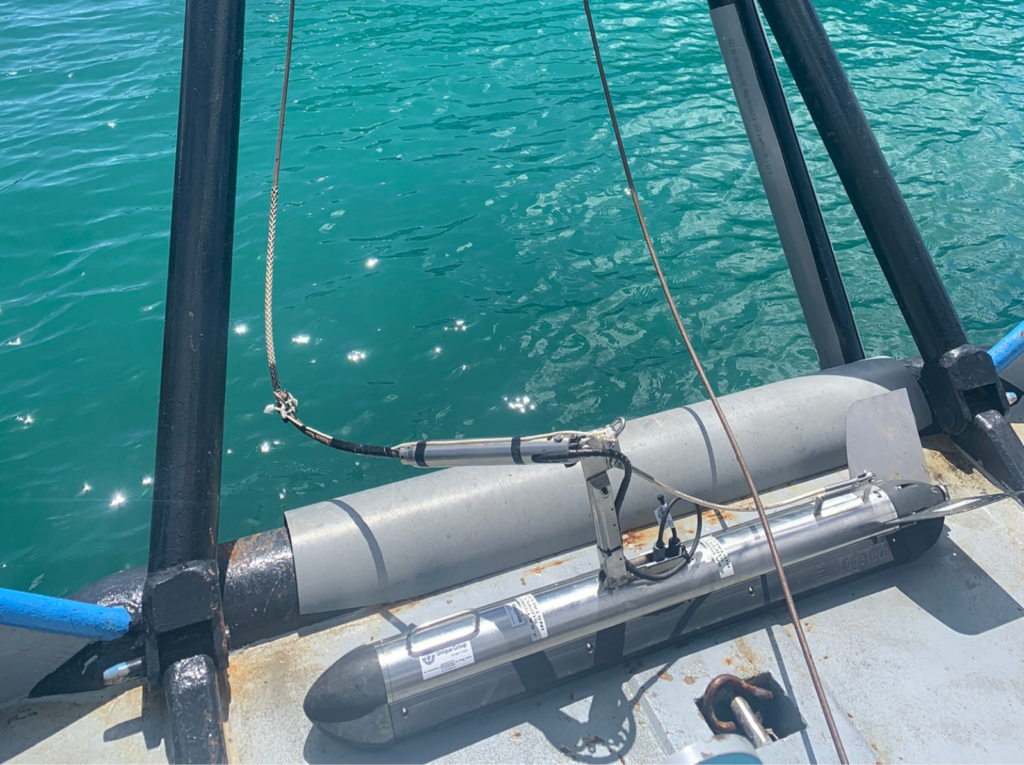

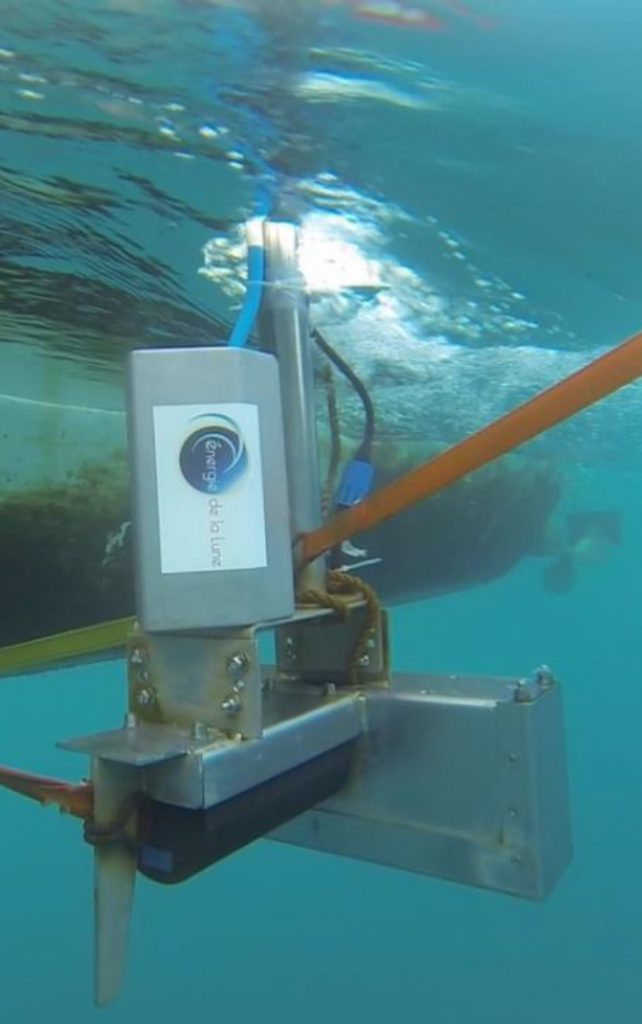

• Sondeur multifaisceaux – R2Sonic 2020

• Centrale inertielle – SBG Ekinox-U Subsea

• Système de positionnement (GNSS) – Septentrio AsteRx-U + deux antennes PolaNt-x ; • Profil de célérité – Sonde Base X2 AML

• Ordinateur portable d’acquisition bathymétrique – logiciel QINSY 9

→ Matériel facilement mobilisable.

Énergie de la Lune adapte son matériel grâce à un réseaux de fournisseurs de matériel pour proposer la solution la plus adaptée au besoin de ses clients.

Références détaillées

Levés bathymétriques France Métropolitaine



• 2021 Vinci construction, Blaye. Inspection des prises d’eau de la centrale du Blayais. Taille de la zone : 2 Ha. Hauteur d’eau : 1,5 à 13 m

• 2021 Vinci construction, Blaye. Suivi de travaux sur les canalisations de la centrale du Blayais. Taille de la zone : 1 Ha. Hauteur d’eau : 1 à 7 m. 15 missions

• 2021 Eau de Garonne, Saint Hilaire de Lusignan. Bathymétrie au monofaisceau dans le cadre d’une étude de potentiel hydrolien. Taille de la zone : 17 Ha. Hauteur d’eau : 1 à 7 m

• 2021 Ville de Capbreton.  Projet de réparation du by-pass du chenal d’accès aux ports. Taille de la zone : 4000 m². Hauteur d’eau : 2 à 6 m

• 2020 Ville de Pornichet. Bathymétrie initiale dans le cadre d’un projet de réaménagement portuaire. Taille de la zone: 6 km². Hauteur d’eau : 2 à 6 m

• 2020 SEENEOH. Bathymétrie annuelle du site d’essais hydrolien de Bordeaux. Taille de la zone: 7 Ha. Hauteur d’eau : 2 à 17 m

• 2020 EIFFAGE. Suivi de travaux du futur pont Simone Veil, Bordeaux. Taille de la zone: 16 Ha. Hauteur d’eau : 1.5 à 8 m

• 2019 Mairie de Langoiran. Bathymétrie dans le cadre d’une étude de potentiel hydrolien. Taille de la zone: 7.5 Ha. Hauteur d’eau : 2 à 12 m

Levés bathymétrique à l’export

• 2022 Port de Galisbay. Bathymétrie au large de Saint Martin, dans le cadre d’une étude d’impact de projet de réaménagement portuaire, levé de la zone de clapage. Taille de la zone : 10 km². Hauteur d’eau : jusqu’à 600 m. 2 jours d’acquisition

• 2019 WECO WECO. Bathymétrie du Détroit de Goubbet. Bathymétrie dans le cadre d’une étude de potentiel hydrolien. Taille de la zone : 10 km². Hauteur d’eau : jusqu’à 200 m. 5 jours d’acquisition

• 2016 Sabella. Détroit de San Bernardino, Philippines. Bathymétrie dans le cadre d’une étude de potentiel hydrolien. Taille de la zone : 110 km². Hauteur d’eau : jusqu’à 300 m. 15 jours d’acquisitions

Imagerie acoustique des fonds

Sonar à balayage latéral

Un levé bathymétrique peut être utilement complété par une imagerie du fond permettant :

• L’étude de la nature des fonds

• La détection d’objet

• La détection et positionnement de câble sous-marin

• La visualisation d’épaves

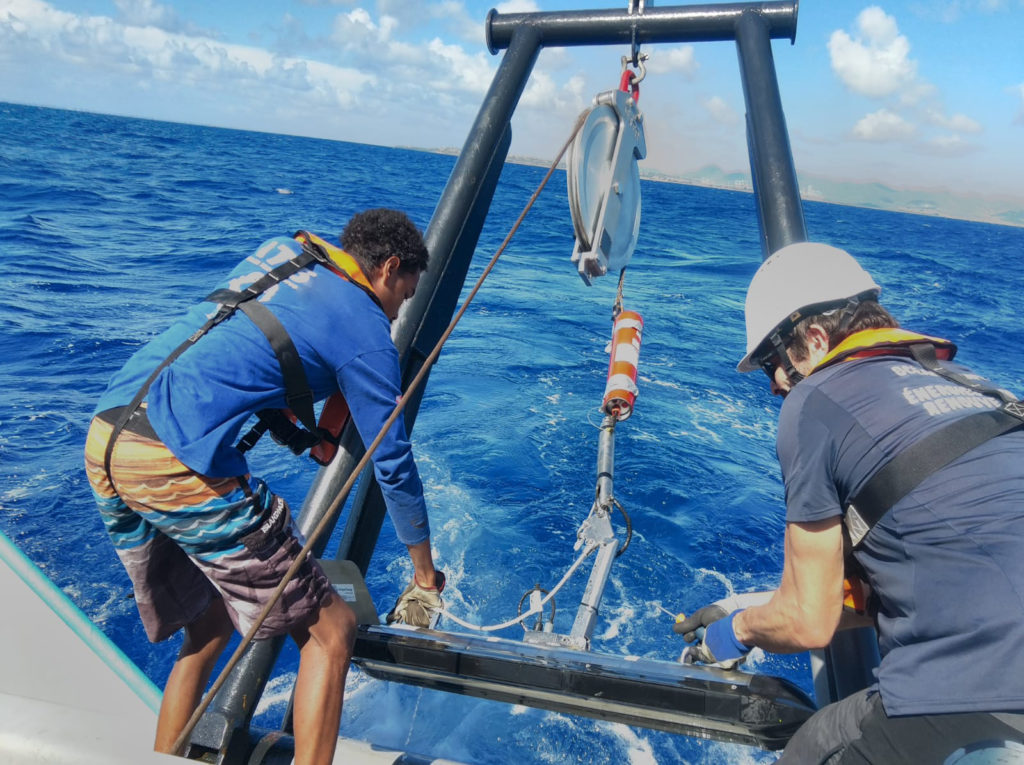

Énergie de la Lune propose l’utilisation de sonar à balayage latéral tracté :

• Sonar tracté au-dessus du fond grâce à l’utilisation d’un treuil et d’une grue pour enrouler/dérouler le câble et le guider

• Positionnement par USBL

• Traitement avec le logiciel SonarWiz

Imagerie acoustique des fonds

Fonction truepix

Nous proposons une alternative à l’utilisation d’un sonar à balayage latéral pour la caractérisation de la nature des fonds avec l’utilisation d’une fonction backscatter analysis de notre sondeur multifaisceaux exploitant le signal rétrodiffusé.

La fonction « TruePix » permet d’enregistrer, en plus des données bathymétriques, l’intensité du signal retour lorsque celui-ci détecte le fond. Cette fonction permet donc de visualiser différentes propriétés du fond en fonction de l’intensité du signal retour enregistré.

Cette méthode permet une acquisition simultanée des données bathymétriques et de caractérisation de la nature du fond avec une seule installation, et avec le même système de positionnement centimétrique. Cela évite également les risques liés à un élément tracté proche du fond.

Sismique

Énergie de la Lune propose un sondeur de sédiment Innomar SES-2000 (Compact) pour l’étude des premières couches sédimentaires. Installé sur une perche (pas d’éléments tractés), ce sondeur est conseillé pour la recherche du toit rocheux recouvert par des sédiments de type vase. D’autre solutions peuvent être proposées par Énergie de la Lune pour l’étude du substrat avec l’utilisation d’un boomer (de type C-Boom ou Applied Acoustics AA300). Cette sismique très haute resolution (THR) permet de :

• Numériser les différentes couches observées

• Estimer avec précision la profondeur des réflecteurs

• La production de cartes isopaques

• L’extraction des données dans des formats conventionnels (ASCII, CAD…)

Imagerie vidéo des fonds inspection-contrôle

Mini ROV

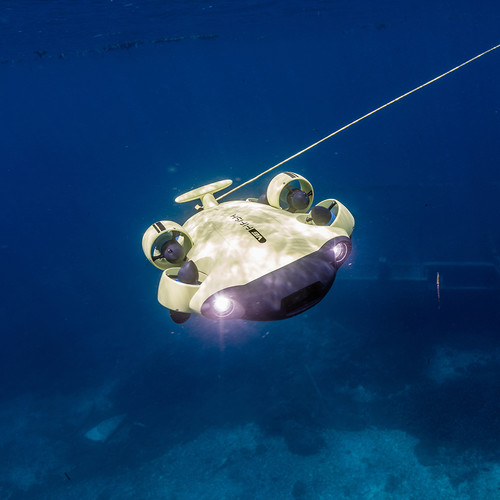

Le mini ROV est une sécurité supplémentaire pour le contrôle de nos missions océanographiques. Son utilisation permet une acquisition d’images en direct depuis la surface pour le contrôle des missions suivantes :

• Pose de stations de mesure de fond

• Pose de corps mort instrumenté

• Vérification de ligne d’ancrage et de mouillage

• Tout type d’imagerie (vidéo et/ou photo) en milieu peu turbide
